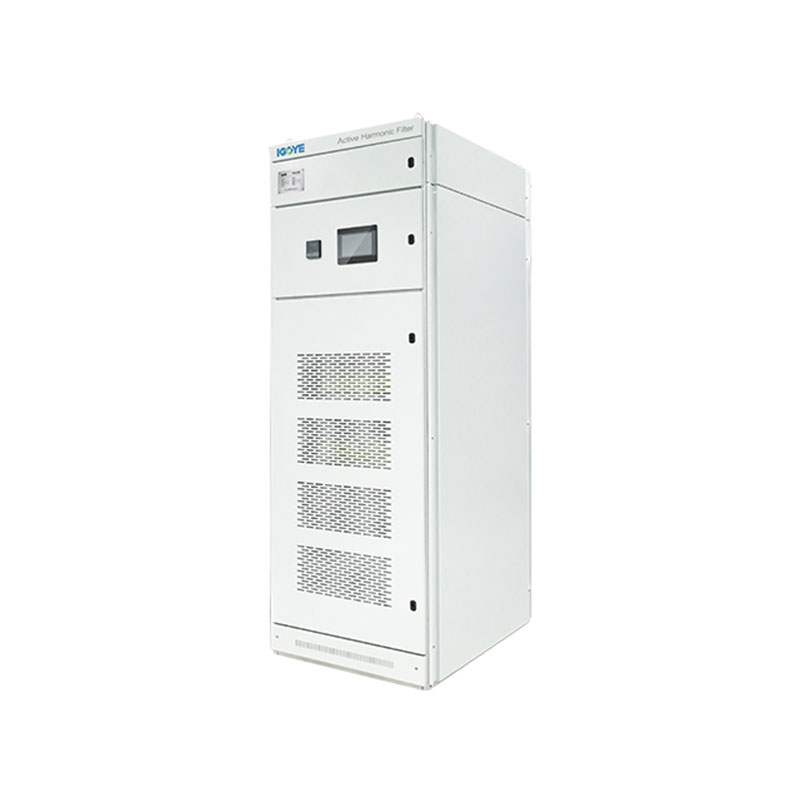

Filtru armonic activ de tip dulap 690V

Geya este producător și furnizor de filtre armonice active de tip dulap de 690V în China. Dispune de control digital, design modular și compensează până la a 50 -a armonică, corectarea dezechilibrelor. Ideal pentru sisteme de alimentare medie, industrie grea și aplicații marine. Completați acum formularul nostru pentru a primi o ofertă promptă pentru nevoile dvs. de cumpărare!

Filtrul armonic activ de tip Cabinet de 690V (APF) oferă o soluție robustă pentru atenuarea armonică și îmbunătățirea calității puterii în sistemele electrice cu trei fire și cu patru fire de 690V. Acest APF utilizează controlul digital DSP+CPLD avansat și o topologie pe trei niveluri pentru o compensație de curent armonic precis până la cea de-a 50-a armonică, corectarea simultană a dezechilibrelor trifazice. Proiectarea modulară acceptă capacitatea scalabilă prin activarea conexiunii paralele a mai multor unități. Găzduit într-un dulap durabil, cu conducte de aer independente, filtrul armonic activ de tip dulap de 690V asigură performanțe fiabile și întreținere simplificată. Cu calificările curente disponibile de până la 300A și capacități KVAR până la 300, acest APF oferă o îmbunătățire eficientă a calității puterii pentru sisteme de 690V.

Descrierea modelului:

Gy Ahf 0.69 100a / 4L C
Cod Enterprise Filtru armonic activ Nivel de tensiune
0,69: 690V ± 20%
Capacitate nominală (KVAR) 100A 3L: trifazic cu trei fire
4L: trifazic cu patru fire
C: Cabinet

Caracteristici:

● Utilizați DSP+CPLD All Control Digital Core, tehnologie de topologie pe trei niveluri, algoritmul de detectare armonică avansat și strategia de control PWM pentru a obține o compensație exactă a curentului armonic.
● Adoptarea designului modular, care facilitează conectarea paralelă a mai multor module, ocupă puțin spațiu și este ușor de întreținut.

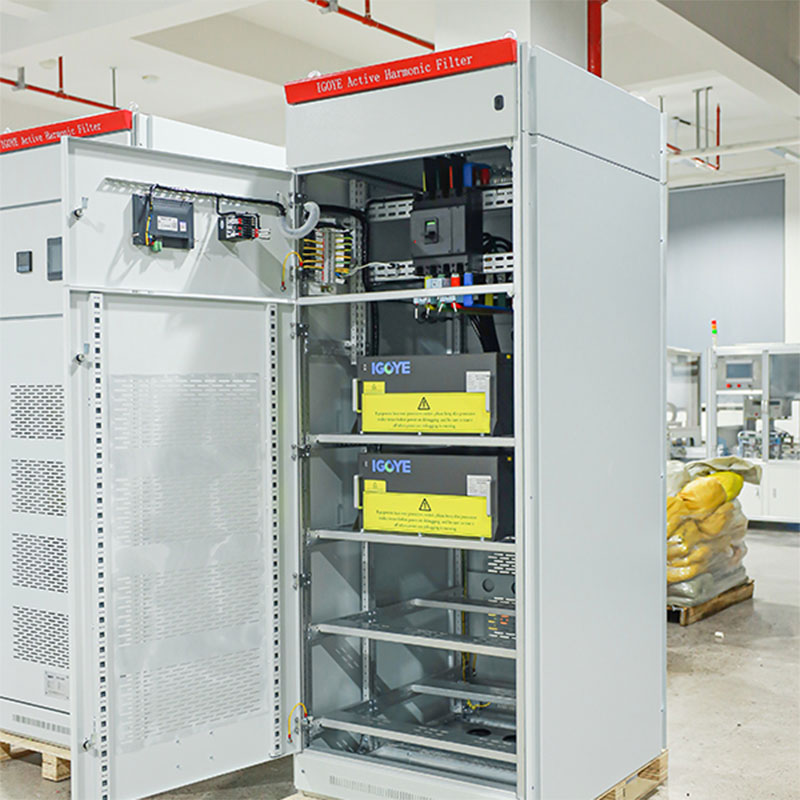

● Proiectarea structurală a conductelor de aer independente și a depozitelor independente asigură funcționarea stabilă a echipamentului.
● Poate filtra armonicele într-o gamă largă de armonice, de la 2 la 50 de armonice și poate rezolva problema dezechilibrului trifazic în același timp.
● Rata de filtrare armonică este mare. Dacă capacitatea permite, rata de filtrare a curentului armonic poate fi de până la 95%. Setați producția de limitare a curentului 100% pentru a asigura funcționarea stabilă pe termen lung a echipamentului.

Aplicații:

Filtre armonice active de tip Cabinet 690V sunt ideale pentru îmbunătățirea calității puterii în setările industriale de mediu:

Sisteme de alimentare cu tensiune medie:Stabilizarea distribuției de energie în rețelele de 690V, reducerea distorsiunii armonice și îmbunătățind eficiența sistemului.
Medii industriale grele:Asigurarea funcționării fiabile a echipamentelor sensibile în industrii cu sarcini armonice semnificative, cum ar fi minerit, petrol și gaze și petrochimice.
Unități de motor cu tensiune medie:Minimizarea curenților armonici generați de unități motorii mari, reducerea distorsiunii tensiunii și îmbunătățirea performanței motorului.
Platforme marine și offshore:Furnizarea unei calități stabile și fiabile ale puterii în medii dure în care sistemele de 690V sunt comune.

Filtre armonice active de tip Cabinet 690V oferă o soluție de înaltă performanță pentru optimizarea calității puterii în cereri de 690V.

690V Cabinet-type Active Harmonic Filter

Parametri tehnici:

Seria 220V Seria 380V Seria 500V Seria 690V
Altitudine <2000m, peste 2000m, derat conform GB/T3859.2
Temperatura ambiantă -20 ~+50 ℃
Umiditate relativă ≤90%, nici o condensare la suprafață atunci când temperatura minimă lunară este de 25 ℃
Nivel de poluare Nivelul III de mai jos
Tensiune de funcționare AC220V ± 20% AC380V ± 20% AC500V ± 20% AC690V ± 20%
Frecvența de lucru 50Hz ± 5%
Curent de compensare 25a 25/50/75/100/150A 100a 100a
Structura grilei L/n 3P3W/3P4W 3P3W/3P4W 3P3W/3P4W
Numărul de unități
conectat în paralel
Ulimited
Eficiența generală a mașinii ≥97%
Structura grilei 32kHz 16kHz 12.8kHz 12.8kHz
Interval de compensare 2 ~ 50 de ori, rata de compensare unică este reglabilă
Selectarea funcției Putere reactivă  Putere reactivă, putere reactivă + asimetrie
Putere reactivă
rata de compensare
≥95%  > 92%
Filtrare neutră
capacitate
Capacitatea de filtrare a liniei neutre este de 3 ori mai mare decât cea a capacității de filtrare a fazelor
Timp complet de răspuns < 10ms < 40ms < 40ms < 40ms
Zgomot ≤60db ≤60db ≤65db ≤65db
Metoda de control Interfață cu 2 căi RS485 (acceptă GPRS/WiFi)
Protecţie Supraîncărcare, software/hardware Supracurent, supratensiune rețelei și de subvenții, defecțiune electrică, supraemperatură, protecție împotriva anormalității de frecvență etc. Supraîncărcare, software/hardware Supracurent, supratensiune de rețea și subvenții, dezechilibru al tensiunii rețelei, defecțiune electrică, depășire, anomalii de frecvență, protecție la scurtcircuit etc.
Metoda de instalare Raft/montat pe perete Rafturi
Linie de intrare Înapoi primind (Tip rack) 、 Introducere superioară (montat pe perete) Înapoi linia primită
Nivel de protecție IP20

Model și specificații:

690V Cabinet-type Active Harmonic Filter

Modelul dispozitivului de dulap
Numărul modelului Capacitatea de compensare (KVAR) Tensiunea sistemului (V) Dimensiuni (d*w*h) Metoda de răcire
GY APF-0.4-100A/4L-C 100 380 ± 20% 800*1000*2200mm Răcire de aer forțat
GY APF-0.4-150A/4L-C 150 380 ± 20% 800*1000*2200mm
GY APF-0.4-200A/4L-C 200 380 ± 20% 800*1000*2200mm
GY APF-0.4-250A/4L-C 250 380 ± 20% 800*1000*2200mm
GY APF-0.4-300A/4L-C 300 380 ± 20% 800*1000*2200mm
GY APF-0.4-400A/4L-C 400 380 ± 20% 800*1000*2200mm
GY APF-0.5-300A/4L-C 300 500 ± 20% 800*1000*2200mm
GY APF-0.69-300A/4L-C 300 690 ± 20% 800*1000*2200mm
