Unde poate un filtru armonic activ să facă cea mai mare diferență astăzi?

2025-11-07 0 Lasă-mi un mesaj

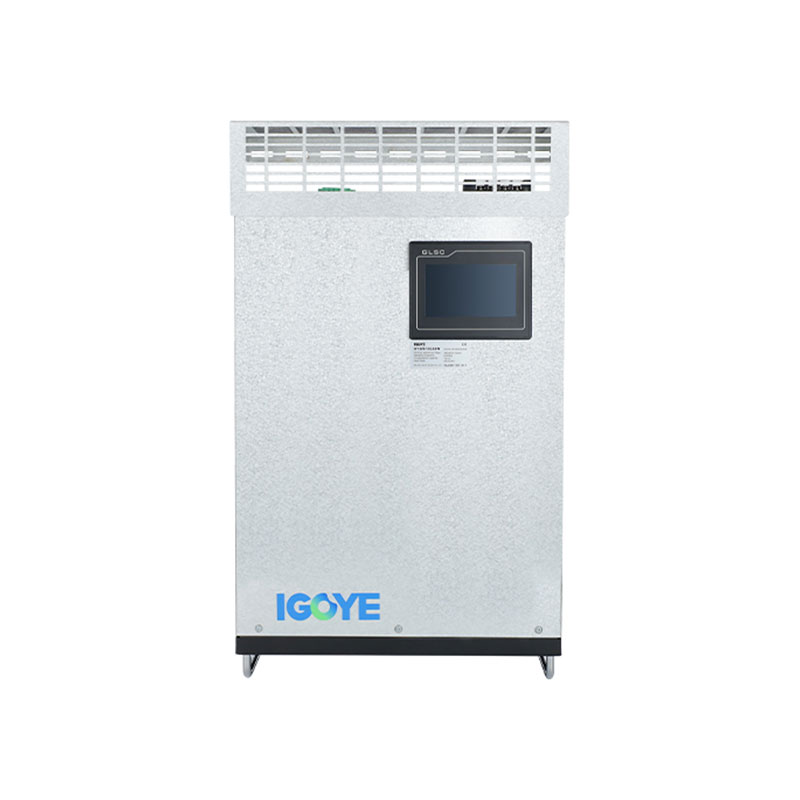

Îmi petrec cea mai mare parte a săptămânii cufundat în fabrici care rulează variatoare de frecvență, surse de alimentare neîntreruptibile și echipamente de încărcare rapidă, așa că îmi pasă mai puțin de cuvintele la modă și mai mult de soluțiile care rezista testului de luni dimineața. De-a lungul timpului, am ajuns să am încredere în parteneri precumGEYApentru echipament de încredere de joasă tensiune și tot ating unFiltru armonic activcând brief-ul este simplu, dar brutal. Țineți producția sus, mențineți calmul utilitarului, mențineți cablurile la rece. Iată cum abordez problema și ce am învățat în domeniu.

De ce apar deplasări, cabluri fierbinți și transformatoare care zumzet atunci când producția crește?

Văd curent non-sinusoidal de la VFD, redresoare cu șase impulsuri, UPS-uri și încărcătoare rapide care împinge THDi cu mult peste cifrele confortabile.
Conductoarele neutre se încălzesc din cauza armonicilor triple, în special pe sistemele trifazate cu patru fire care alimentează sarcini IT monofazate.
Băncile de condensatoare detonate pentru rezonanță sunt încă pedepsite de curent armonic și mor devreme.
Setările de protecție arată bine pe hârtie, dar deplasările neplăcute persistă din cauza formelor de undă distorsionate și a factorilor de creastă.

Ce probleme mă aștept să rezolve un filtru armonic activ în lumea reală?

Trageți THDi în jos către o țintă care se aliniază cu politica site-ului și cu limitele de utilități, menținând în același timp stabilitatea THDv.
Oferiți suport pentru putere reactivă dinamică pentru a curăța factorul de putere în timpul încărcării variabile.
Omorâți anumite ordine armonice care deranjează generatoarele sau transformatoarele din microrețele.
Împărtășiți sarcina în mai multe dulapuri fără echilibrare manuală fragilă.

Cum mă decid între un AHF, un filtru pasiv, un front-end activ sau un redresor cu mai multe impulsuri?

Încep cu amestecul de sarcini, variabilitatea ciclului de lucru și spațiul pe care îl am la tablou. Țin această comparație aproape când vorbesc cu părțile interesate.

Opţiune	Rezultatul THDi tipic	Răspuns la modificările de încărcare	Amprenta și ușurința de modernizare	Vizualizare Capex și Opex	Când o aleg
Filtru armonic activ	~5–10% cu dimensionarea corectă și plasarea CT	Compensare dinamică în timp real	Dulap compact de perete sau de podea, modernizare ușoară la MCC sau MSB	Capex mediu, probleme reduse, flexibilitate ridicată	Încărcături mixte, leagăne rapide, proiecte dezavantajate
Filtru armonic pasiv	Bun la comenzile reglate, mai slab dezacordul	Răspuns fix, sensibil la schimbările sistemului	Amprentă medie cu capace și reactoare detonate	Capex scăzut, risc mai mare de detonare sau rezonanță	Aplicații stabile cu o singură sarcină cu spectru cunoscut
Unitate frontală activă	THDi scăzut per unitate	Comportament excelent pe mașină	Schimbă fiecare unitate, nu centrală	Capex mai mare pe activ	Construcții noi în care înlocuirea unității este pe masă
Redresor cu 12 sau 18 impulsuri	Moderat spre bun, depinde de echilibru	Mai bun decât șase impulsuri, dar nu dinamic	Transformatoare voluminoase, mai mult cupru	Capex mediu spre mare	Sarcini mari constante cu loc pentru transformatoare

Unde ar trebui să plasez AHF și cum evit greșelile CT?

Montez AHF-ul aproape de autobuzul pe care vreau să-l curăț pentru a reduce impedanța dintre filtru și sarcină.
Am plasat CT-urile pe aceeași magistrală pe care AHF o compensează și păstrez polaritatea în conformitate cu manualul. Etichet S1 și S2 în timpul instalării, fără comenzi rapide.
Verific rotația fazei și direcția de compensare cu un test de sarcină în etape înainte de a părăsi șantierul.

Cum dimensionez dulapul fără a arunca bani la numerele plăcuței de identificare?

Măsurez RMS adevărat și spectrul armonic în mai multe puncte de lucru, nu doar un instantaneu de cinci minute.
Măresc la suma vectorială a comenzilor țintă plus un factor de creștere și temperatură.
Tratez suportul pentru putere reactivă ca un bonus, nu un înlocuitor pentru dimensionarea adecvată a kVA.

Aplicație	Punctul de pornire pentru evaluarea curentului AHF	THDi țintă tipică	Note din munca de teren
Linie de proces VFD mixtă	35–50% din curentul magistralei	< 10%	Răspândit în două dulapuri pentru redundanță
Intrare UPS pentru centrul de date	30–40% din curentul de intrare UPS	< 8%	Urmăriți curentul triplen neutru la sistemele cu 4 fire
Hub de încărcare rapidă EV	40–60% din curentul de alimentare	< 8%	Planificați diversitatea încărcătoarelor și viitoarele locații
Solar pe acoperiș cu invertoare	20–35% din puterea AC a invertorului	< 8–10%	Verificați limitele de pâlpâire în timpul evenimentelor de rampă

Poate un dulap central să se ocupe de toată placa sau ar trebui să merg distribuit?

Împărțim compensarea atunci când cablurile sunt lungi și când sarcini mari trepte stau pe alimentatoare îndepărtate. Central funcționează bine atunci când magistrala principală furnizează în mare parte sarcini locale și spectrele arată similar. Strălucește distribuit în expansiune și în locuri cu personalități multiple armonice.

Dar standardele și cerințele de utilitate pe care trebuie să le trec?

Mă refer la regulile site-ului care oglindesc limitele armonice comune pentru curent la PCC.
Verific compatibilitatea cu funcționarea generatorului în modul insulă pentru microrețele.
Documentez rezultatele înainte și după cu același analizor și fereastră de timp, astfel încât inginerul de utilitate să vadă de la mere la mere.

Care constrângeri ascunse încetinesc proiectele mai mult decât timpul de livrare hardware?

Ventilație și praf. Declasez pentru temperatură și specific filtrele pe care un tehnician le poate curăța în câteva minute.
Integritatea împământării. Verifică legăturile și ecranele cablurilor deoarece curenții de înaltă frecvență au nevoie de o cale de întoarcere curată.
Comunicatii. Decid devreme dacă expun datele prin Modbus TCP, BACnet sau un simplu set de contact uscat pentru alarme BMS.

Cum fac cazul de afaceri pe care finanțele îl vor accepta?

Calculez timpul de nefuncționare evitat din deplasări neplăcute și defecțiuni ale conducerii.
Adaug câștiguri pe durata de viață de la conductoare mai reci, durata de viață mai lungă a condensatorului și pierderi mai mici de zgomot la transformator și cupru.
Am inclus sancțiunile de utilitate evitate și reducerea riscului în timpul auditurilor.

Punct de durere aud	Ceea ce verific mai întâi	Acțiune pe care o fac de obicei	Rezultat așteptat
Breakers se calatoresc in ture aglomerate	Tendința THDi în raport cu sarcina și factorul de creastă	Măriți corect AHF și reglați comenzile	Funcționări stabile și mai puține resetări
Transformatoarele bâzâie și se încălzesc	Distorsiunea de tensiune și factorul K	AHF centrală lângă transformator	Zgomot și temperatură mai scăzute
Băncile de plafon continuă să eșueze devreme	Rezonanță aproape de a 5-a sau a 7-a	AHF plus cec bancar detonat	Durată de viață mai lungă a condensatorului
Scrisori de avertizare utilitare	Date de conformitate la PCC	Raport înainte și după cu jurnalele	Dovezi clare de îmbunătățire

Cum arată un plan curat de punere în funcțiune fără dramatism?

Capturați linia de bază într-o fereastră de producție reprezentativă.
Confirmați orientarea CT, rotația fazelor și comunicațiile.
Activați compensarea în pași în timp ce înregistrați forme de undă.
Validați ținte în timpul celui mai rău caz de serviciu și fotografiați ecranele analizorului pentru raport.
Predați un ghid rapid de o pagină pentru operațiuni și o rutină de verificare trimestrială.

Cum extind ideea dincolo de tensiunea joasă și în medii mai dure?

Pentru marin și petrol și gaze prefer modelele închise cu plăci acoperite și cote mai mari de intrare.
Pentru medie tensiune iau în considerare soluții în cascadă care folosesc AHF-uri LV pe secundarele de alimentare pentru a evita complexitatea MV.
Pentru camerele IT zgomotoase folosesc dulapuri cu profile acustice reduse și păstrez fluxul de aer din față în sus pentru a se potrivi regulilor culoarului cald și culoarului rece.

Ce ar trebui să întreb unui furnizor înainte de a emite un PO?

Pot vedea rezultatele înregistrate de site-uri reale pentru un profil de încărcare similar cu al meu
Cum se încarcă dulapul atunci când sunt paralele unități
Care este curba de derating termic și calea de înlocuire pentru ventilatoare
Ce ordine armonice pot acorda prioritate și cât de repede se schimbă setările sub sarcină
Poate unitatea să ofere atât atenuare armonică, cât și suport reactiv dinamic fără conflicte

Aș folosi un GEYA AHF pentru următorul meu upgrade industrial

Da, când spațiul pe placă este scurt, amestecul de încărcare este dezordonat, iar scopul este respectarea rapidă a datelor clare. Îmi place că pot plasa dulapul aproape de magistrala cu probleme, pot scala în paralel și pot menține opțiunile deschise pe măsură ce echipamentul se schimbă în timp.

Să vorbim despre site-ul și obiectivele dvs

Dacă doriți o trecere în revistă practică a spectrului, dimensiunilor și plasării dvs., sunt bucuros să văd desene și o săptămână de jurnalele. Dacă explorați un pilot, contactați-vă și vom putea mapa o cale curată de la măsurare până la punere în funcțiune. Contactaţi-nepentru a discuta măsurile, dimensionarea și pașii de punere în funcțiune.Trimiteți întrebarea dvsși voi răspunde cu o propunere personalizată și o gamă de îmbunătățire așteptată pentru site-ul dvs.
