690V montare pe suport generator static var
Introducerea generatorului VAR static pentru montarea rack -ului 690V - soluția ideală pentru corectarea eficientă a factorilor de putere și reglarea tensiunii. Dacă sunteți în căutarea de echipamente de încredere și de înaltă performanță, solicitați o ofertă astăzi! Generatorul nostru avansat este conceput pentru a răspunde nevoilor de medii industriale solicitante, asigurând o distribuție stabilă a energiei și o eficiență energetică îmbunătățită.
Generatorul Static VAR STATIC 690V MONT RACK (SVG) oferă o compensare dinamică a puterii reactive pentru sisteme electrice de înaltă tensiune, trifazate 690V. Utilizează un control digital DSP+CPLD avansat și o topologie pe trei niveluri pentru o compensație precisă și receptivă, cu un timp de răspuns complet sub 10ms. Proiectat pentru montarea raftului, oferă o instalare și întreținere convenabilă în rafturi standard de 19 inci. Acest SVG are o capacitate nominală de 120kvar, potrivită pentru aplicații industriale de mare putere.
Descrierea modelului:
| Gy | SVG | 0.69 | 50k | / | 4L | R |
| Cod Enterprise | Generator de var static | Nivel de tensiune 0,69: 690V ± 20% |
Capacitate nominală (KVAR) 100/120 sfert | 3L: trifazic cu trei fire 4L: trifazic cu patru fire |
R: montare pe raft |
Caracteristici:
● Utilizați DSP+CPLD All Core Digital Control, tehnologie de topologie pe trei niveluri, algoritmul avansat de detectare a puterii reactive și strategia de control PWM pentru a obține o compensație dinamică și precisă a puterii reactive.
● Adoptarea designului modular, care facilitează conectarea paralelă a mai multor module, ocupă spațiu mic și este ușor de întreținut.
● Proiectarea structurală a conductelor de aer independente și a depozitelor independente asigură funcționarea stabilă a echipamentului.
● Efectuați o compensație dinamică cu rază completă pentru puterea reactivă inductivă și puterea reactivă capacitivă și rezolvați problema dezechilibrului trifazic în același timp.
● Viteza de răspuns dinamică la sarcină este la nivel de milisecundă, ceea ce poate obține o compensație dinamică și precisă pentru puterea reactivă a încărcăturilor de impact.
Aplicații:
Generatoarele VAR statice de montare 690V sunt potrivite pentru medii industriale de înaltă tensiune care necesită un control robust al puterii reactive:
● Corecția factorului de putere de înaltă tensiune:Corectarea factorului de putere în sistemele 690V, reducerea costurilor de energie electrică și maximizarea utilizării infrastructurii electrice existente.
● Controlul motorului de înaltă tensiune:Îmbunătățirea eficienței și performanței motoarelor de înaltă tensiune în aplicații industriale solicitante.
● Managementul puterii industriale grele (de înaltă tensiune):Stabilizarea tensiunii și îmbunătățirea calității puterii în procesele industriale grele care funcționează la 690V.
● Aplicații miniere și petrol și gaze:Oferind o compensație de putere reactivă fiabilă în medii dure, adesea asociate operațiunilor miniere și petrolului și gazelor.
Generatoarele VAR statice de 690V Montare rack oferă o soluție puternică și eficientă pentru gestionarea calității puterii și optimizarea eficienței în sistemele de energie industrială de înaltă tensiune.
Parametri tehnici:
| Seria 220V | Seria 380V | Seria 500V | Seria 690V | |||
| Altitudine | <2000m, peste 2000m, derat conform GB/T3859.2 | |||||
| Temperatura ambiantă | -20 ～+50 ℃ | |||||
| Umiditate relativă | ≤90%, nici o condensare la suprafață atunci când temperatura minimă lunară este de 25 ℃ | |||||
| Nivel de poluare | Nivelul III de mai jos | |||||
| Tensiune de funcționare | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | ||
| Frecvența de lucru | 50Hz ± 5% | |||||
| Capacitate de compensare evaluată | 5kvar | 15/35/50/75/100KVAR | 90kvar | 120kvar | ||
| Structura grilei | L/n | 3P3W/3P4W | ||||
| Numărul de unități conectate în paralel | Ulimited | |||||
| Eficiența generală a mașinii | ≥97% | |||||
| Frecvență de ieșire | 32kHz | 16kHz | 12.8kHz | 12.8kHz | ||
| Selectarea funcției | Putere reactivă | PO REACTIV WER 、 PO REACTIV | ||||
| Rata de compensare a puterii reactive | ≥99% | > 95% | ||||
| Timp complet de răspuns | <10ms | |||||
| Zgomot | ≤60db | ≤60db | ≤65db | ≤65db | ||
| Metoda de control | Interfață cu 2 căi RS485 (acceptă GPRS/WiFi) | |||||
| Protecţie | Supraîncărcare, software/hardware Supracurent, supratensiune rețelei și de subvenții, defecțiune electrică, supraemperatură, protecție împotriva anormalității de frecvență etc. | Supraîncărcare, software/hardware supra -curent, supratensiunea rețelei și subvenții, dezechilibrul tensiunii rețelei, defecțiune electrică, supraemperile, anomalii de frecvență, protecție împotriva circuitului de împușcare etc. | ||||
| Metoda de instalare | Raft/montat pe perete | Rafturi | ||||
| Linie de intrare | Înapoi primind （Tip rack） 、 Introducere superioară （montat pe perete） | Înapoi linia primită | ||||
| Nivel de protecție | IP20 | |||||
Model și specificații:
| Modele | ||||
|---|---|---|---|---|

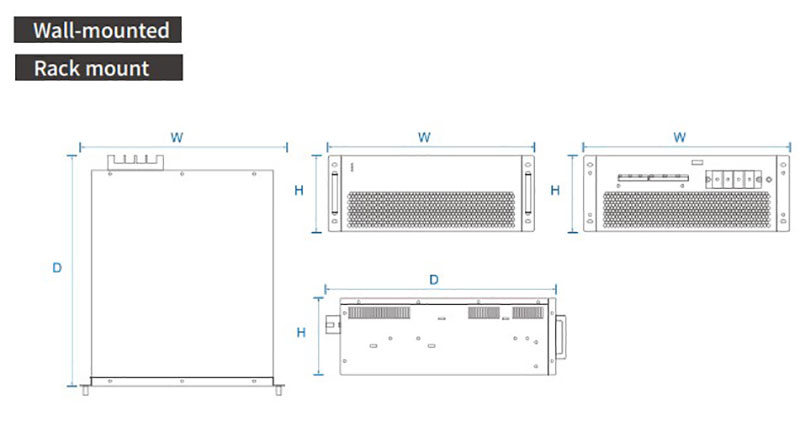

| Numărul modelului | Capacitatea de compensare (KVAR) | Tensiunea sistemului (V) | Dimensiuni (d*w*h) | Metoda de răcire |
| GY SVG-0.22-5K/2L-R/W. | 5 | 220 | 220*330*160mm | Răcire de aer forțat |
| GY SVG-0.4-15K/4L-R/W. | 15 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0.4-35K/4L-R/W. | 35 | 380 ± 20% | 460*490*89mm | |
| GY SVG-0.4-50K/4L-R/W. | 50 | 380 ± 20% | 500*510*190mm | |
| GY SVG-0.4-75K/4L-R/W. | 75 | 380 ± 20% | 500*550*240mm | |
| GY SVG-0.4-100K/4L-R/W. | 100 | 380 ± 20% | 500*550*240mm | |
| GY SVG-0.5-90K/4L-R/W. | 90 | 500 ± 20% | 495*675*275mm | |
| GY SVG-0.69-120K/4L-R/W. | 120 | 690 ± 20% | 495*675*275mm | |
