Principiile de bază ale filtrelor armonice active

Filtre armonice activesunt noi echipamente speciale pentru controlul armonic al energiei din tehnologia electronică modernă și tehnologia de procesare a semnalului digital bazată pe dispozitive DSP de mare viteză. Este format din două părți principale: circuitul de funcționare curent de comandă și circuitul de generare a curentului de compensare. Circuitul de funcționare curent de comandă monitorizează curentul în linie în timp real, transformă semnalul de curent analogic într-un semnal digital și îl trimite la procesorul de semnal digital de mare viteză (DSP) pentru procesarea semnalului, separă armonicele de unda fundamentală și trimite un impuls de acționare către circuitul de generare a curentului de compensare în forma unui mod de modulare a modului de modulare (PWM) pentru a conduce semnalul de modulare a modului de a genera o compensare pentru a genera semnalul de a genera un semnal pentru a genera un semnal de gestionare a funcției de transport ( curent cu aceeași amplitudine și polaritate opusă ca și curentul armonic al rețelei și îl injectează în rețea, compensând sau compensând curentul armonic și eliminând activ armonicele puterii.

Avantaje tehnice: Verde

Eficiența atinge 97,2%, ceea ce economisește aproximativ 6.500kWh de energie electrică pe an, comparativ cu filtrele active cu o eficiență de 95%

Topologie cu eficiență mai mare algoritm de control îmbunătățit

Proiectare termică și optimizare structurală bazată pe modele precise

Miniaturizare

Volumul este doar 1/6 din mărci de mainstream similare, ocupând mai puțin spațiu

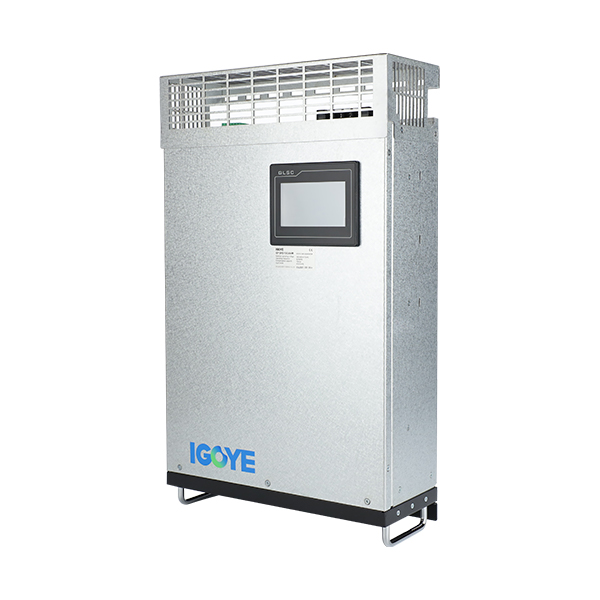

Adaptabil la diferite condiții de muncă, inovația instalării, instalarea montată pe perete sau montată pe suport folosește mai puține materii prime și protejează mediul

Inteligent

Compensați armonicele specificate reglabile inductivă și capacitivă Sistem de compensare a compensării puterii reactive pentru încărcare dezechilibrat Detectare automată, suprimarea sistemului de monitorizare a funcției complete a rezonanței sistemului

Modularitate

Redundanța N+1 îmbunătățește semnificativ fiabilitatea sistemului. Linia de producție, o asigurare mai bună a calității. Reduceți punctele de eșec unice în sistem. Conexiune paralelă flexibilă pentru a se adapta la diferite condiții de muncă.

Caracteristici funcționale

Filtrați 2 ~ 50 de armonice în același timp sau selectați orice armonică în termen de 2 ~ 50 pentru compensare. Timpul de răspuns este mai mic de 300 μs

Utilizați Metoda de control digital 3DSP+CPLD și IGBT de mare viteză de renume internațional, control cu ​​buclă închisă, filtrare armonică precisă
